產品簡介

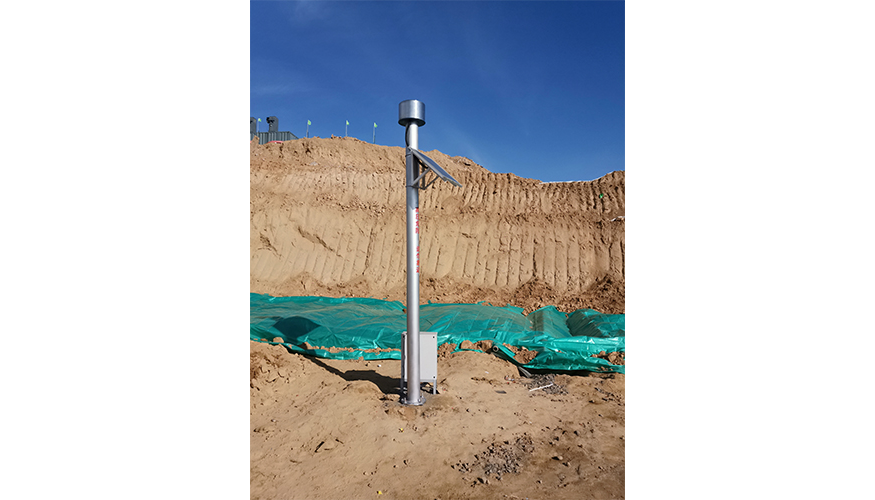

XC-DM330 型深部位移監測儀是一款高精度鉆孔深部位移的測量?jī)x器，系統主要由數據采集儀、測斜探頭、測斜管組成。在地質鉆孔中安裝測斜管，一根測斜管內可以安裝多支導輪式固定測斜探頭，可以固定于測斜管內任意深度位置，監測不同深度的巖層內部位移變形情況，同時測斜探頭可以方便的回收重復使用。在測管外壁不同深度安裝沉降監測錨固點，通過專用測線與地表傳感器相連，可測量地表內部不同深度的土體或巖層的沉降變形情況。可廣泛應用于：深基坑開挖、地鐵地基、公路地基、擋土墻、采空區沉降、壩體、尾礦庫及山體滑坡等方面地質體內部位移的自動監測中。
功能特點
? 設備高精度、體積小、安裝方便
? 測斜探頭分體式設計，可自由靈活組裝，運輸方便。
? 選配高精度電子羅盤，可測量監測點變形方向方位角。
? 測量精度高，水平測斜精度0.01度，沉降位移精度1mm。
? 深部分層沉降可多層位測量，最大支持5層不同深度沉降測量。
? 低功耗設計，實時野外無線數據采集發送，實現無人值守。
? 使用覆蓋面積最廣的GSM/GPRS網絡進行數據發送。
? 支持同步采集深部水平位移及深部沉降的變形數據。
? 探頭及數據采集裝置可回收，重復使用，可節約成本。
技術指標
水平量程 | 雙軸±30° | 電壓 | DC12V+太陽能電板 |
測量精度 | 0.01° | 功耗 | 200mw |
沉降量程 | 2000mm | 沉降精度 | 1mm |
監測層位 | 3/4/5/定制 | 工作溫度 | -40~80℃ |
網絡 | 4G或定制 | 工作濕度 | 0~90%RH |
